• Az IEC / EN 60947-4-1 szabvány szerint tesztelve
• Négyféle házméret, legfeljebb 100 A névleges áramerősségig 380 V / 400 V AC-3 kapcsolási kategóriában
• Tekercsvezérlési feszültségek:
  • 24 ~ 60 V AC/DC
  • 48 ~ 130 V AC/DC
  • 100 ~ 250 V AC/DC
• 3 pólusú kivitel
• Széles körű tartozékkínálat
• Szerelhető 35 vagy 75 mm-es DIN-sínre (65-ös és 100-as házméret), illetve szerelőlapra is

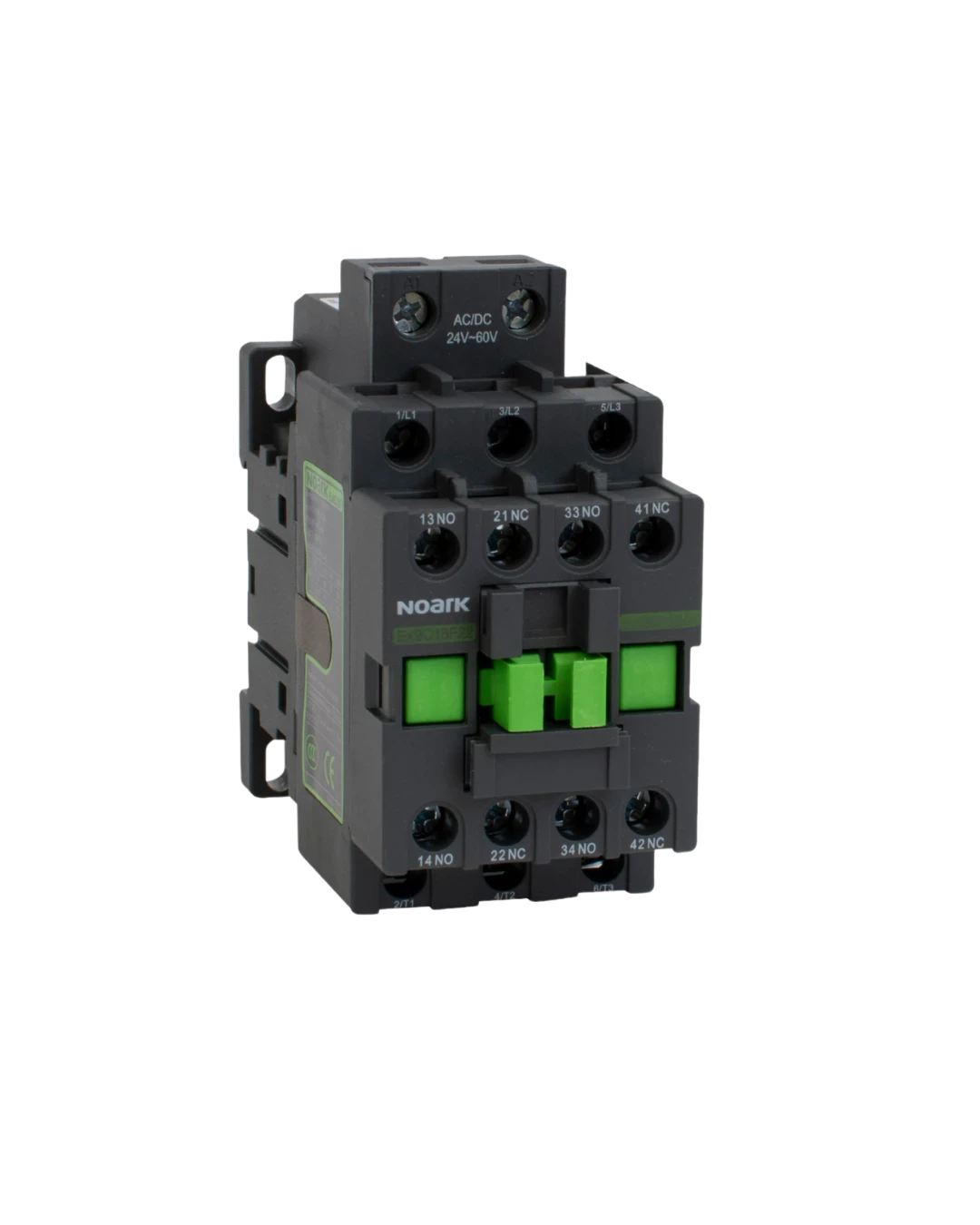

Az Ex9CF széles átfogású mágneskapcsolókat számos alkalmazáshoz tervezték. Ezek a kapcsolók széles vezérlőfeszültség-tartományban működnek, három különböző (AC/DC) tekercsvezérlési feszültségtartományban és négyféle házméretben érhetők el, legfeljebb 100 A névleges áramerősségig, 380/400 V AC-3 kapcsolási kategóriában. Ez a rugalmasság teszi az Ex9CF mágneskapcsolókat sokoldalúvá és könnyen integrálhatóvá különféle rendszerekbe, anélkül, hogy többféle kapcsolótípusra lenne szükség.

Az Ex9CF mágneskapcsolók széles körű tartozékokkal kompatibilisek. Oldalsó segédérintkezőkkel (AX43), bal, jobb vagy mindkét oldalra szerelve, valamint előlapi szerelésű AX42 segédérintkezőkkel vagy TDD41/42 pneumatikus késleltetett érintkezőkkel is kombinálhatók.

• Leválasztókapcsoló, amelyet kizárólag áramkörök leválasztására és terheléskapcsolására terveztek.
• 250, 630 házméret
• Névleges üzemi áramerősség legfeljebb 630 A
• 3- és 4 pólusú kivitelben elérhető
• Névleges zárlati áram Icm 17 kA
• Névleges feszültség 1140 V AC, legfeljebb 630 A névleges áramerősségig

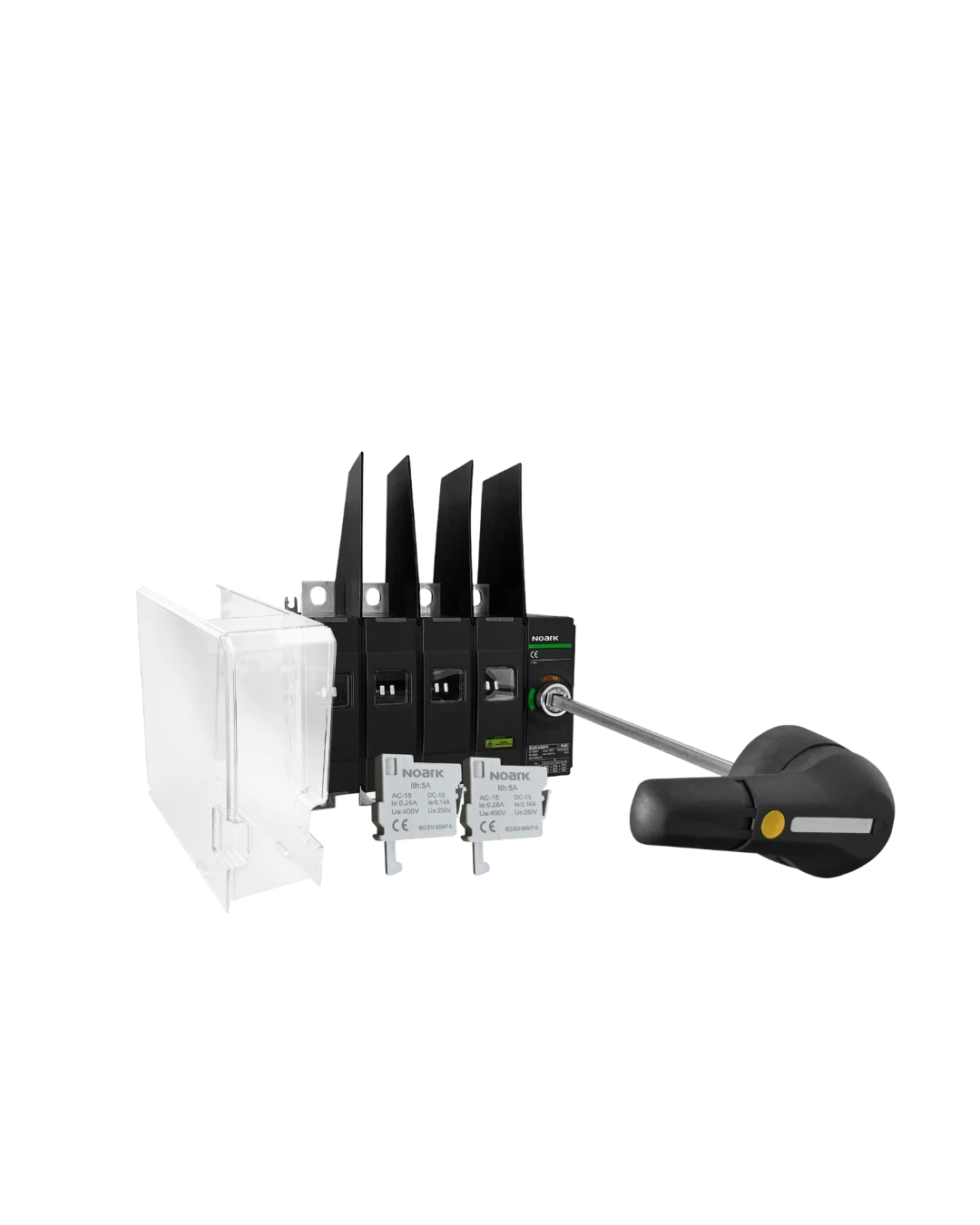

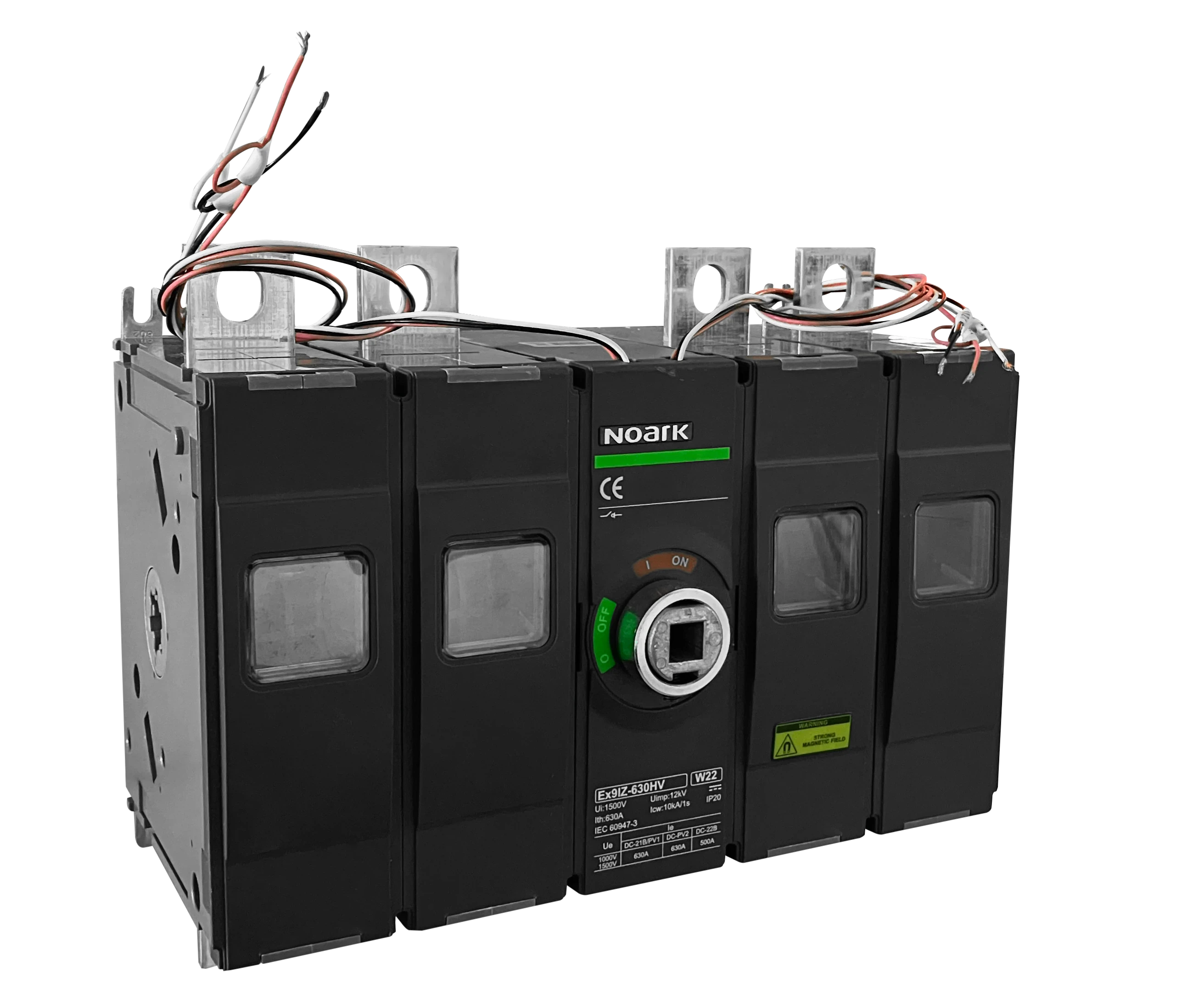

Az Ex9I 250-630 HV sorozatú leválasztókapcsolókat kizárólag 50 Hz / 60 Hz frekvenciájú áramkörök leválasztására és terheléskapcsolására tervezték, legfeljebb 1140 V AC névleges üzemi feszültségig.

Ezek a készülékek kiegészítő eszközként használhatók energiatároló alkalmazásokban, például akkumulátorcsoportoknál és átalakítóknál. A termék alkalmas ritkán végzett kézi be- és kikapcsolásra, valamint áramkörök biztonságos leválasztására.

Megfelelőség Szabványok: IEC 60947-3

• Belső Segédérintkezők A leválasztókapcsoló nyitott vagy zárt állapotának jelzésére szolgálnak külső felügyeleti vagy vezérlőrendszerek felé.

• Sorkapocs-Fedél: Növeli a biztonságot azáltal, hogy megakadályozza a a feszültség alatt lévő sorkapcsok véletlen érintését, valamint biztosítja az elektromos biztonsági előírásoknak való megfelelést.

• Külső Forgatókar: Lehetővé teszi a leválasztókapcsoló külső panelről történő be- és kikapcsolását, ami kényelmet és biztonságot nyújt, különösen ipari környezetben

• Kismegszakítók vasúti alkalmazásokhoz, az IEC/EN 60974-2, EN 45545 (vasúti járművek tűzvédelme) és IEC/EN 61373 (gördülő járművek – ütés- és rezgésállósági vizsgálatok) szabványok szerint
• AC kivitel
• Maximális zárlati áram Icu 6 kA vagy 10 kA
• 1-től 4 pólusig elérhető kivitelek
• B, C és D kioldási karakterisztikák
• Névleges áramerősség legfeljebb 63 A
• Névleges üzemi feszültség: 230/400 V AC

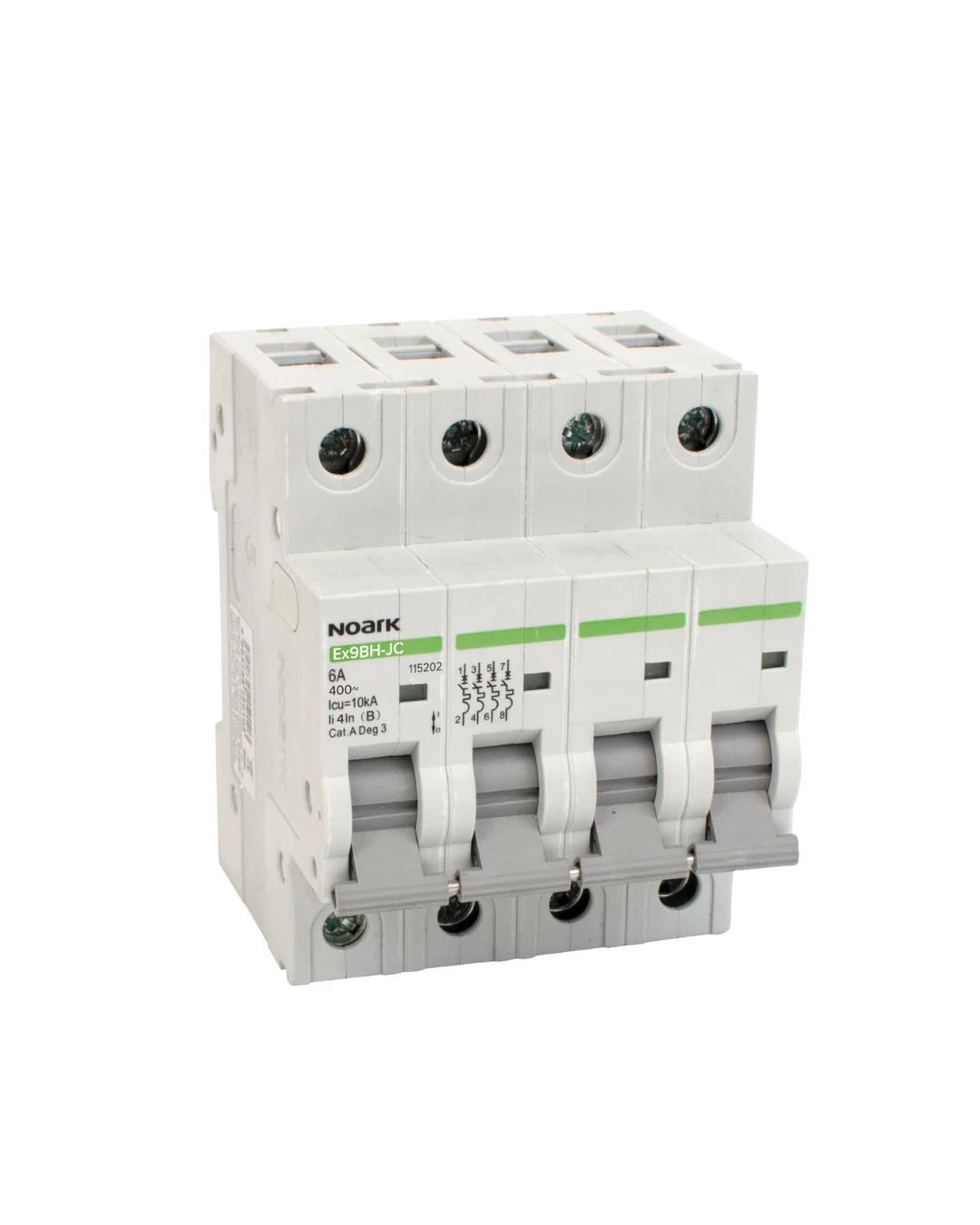

Az Ex9B-JC AC kismegszakítókat kifejezetten vasúti alkalmazásokhoz tervezték, megfelelnek az IEC/EN 60974-2, az EN 45545 (vasúti járművek tűzvédelme) és az IEC/EN 61373 (gördülő járművek – ütés- és rezgésállósági vizsgálatok) szigorú követelményeinek. Az Ex9B-JC sorozat sokoldalúan alkalmazható különféle vasúti rendszerekben. Az AC kivitel esetében az Ex9BN-JC megszakítók 6 kA, míg az Ex9BH-JC változatok 10 kA zárlati áram megszakítóképességgel rendelkeznek. Mindkét típus B, C és D kioldási karakterisztikával érhető el, biztosítva a megbízható működést változatos körülmények között.

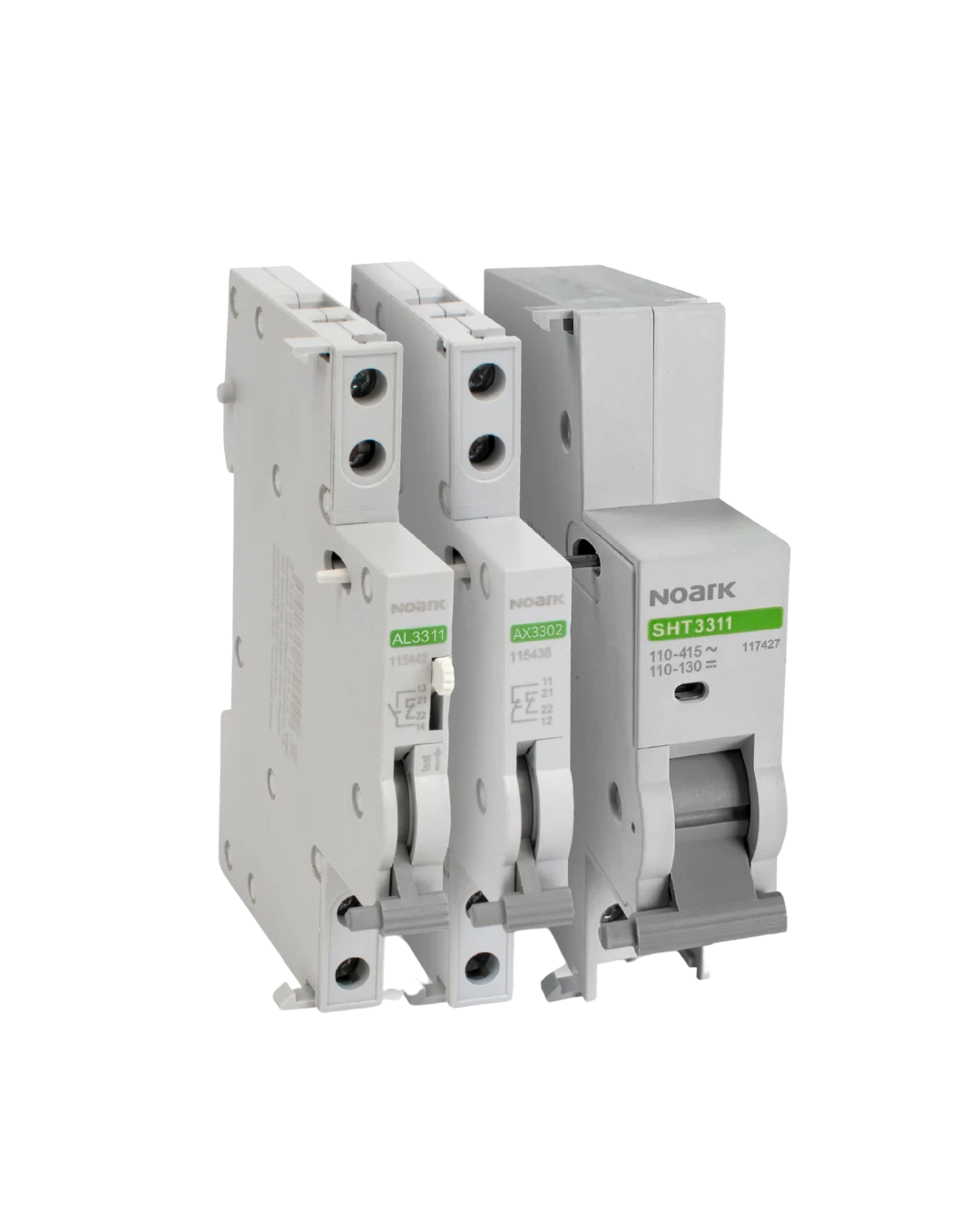

A megszakítók AX33 segédérintkezőkkel, AL33 jelzőérintkezőkkel és SHT33 kioldótekercsekkel is felszerelhetők. Ez a rugalmasság lehetővé teszi az alkalmazás-specifikus konfigurációk kialakítását, így biztosítva a teljes körű védelem és felügyelet megvalósítását kritikus vasúti környezetekben.

• Üzemi feszültség 110 V – 230 V AC/24 V DC (L+N)
• Védelmi funkciók: alacsony feszültség, túlfeszültség, alacsony frekvencia, magas frekvencia és további funkciók
• FRT képesség
• 1- és 3-fázisú hálózatok felügyelete kis- és középfeszültségű rendszerekben
• Egyszeres hibatűrő képesség
• Ciklikus önteszt
• 5 digitális bemenet áll rendelkezésre
• Országspecifikus paraméterkészletek vagy szabadon konfigurálható beállítások

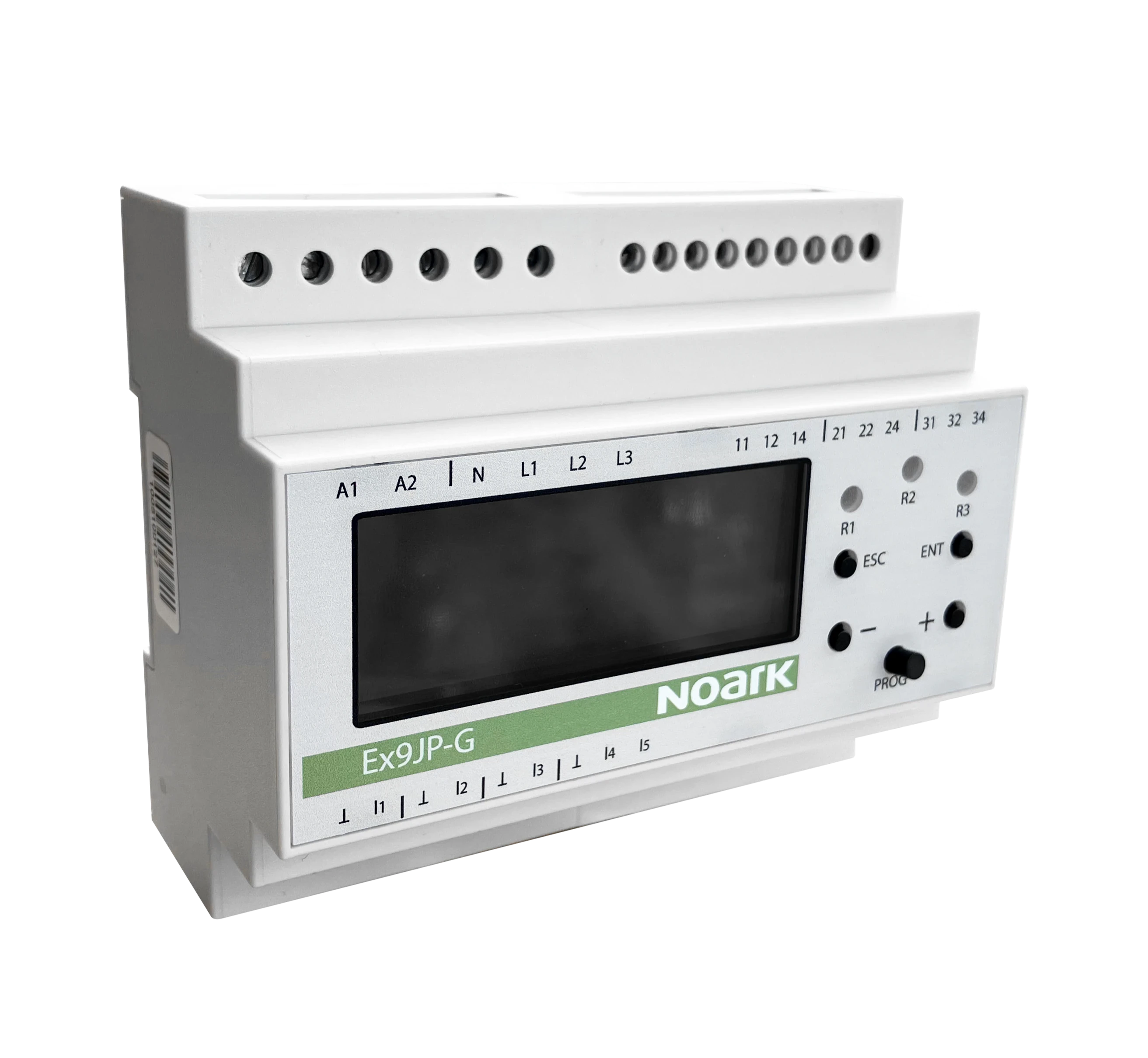

Az Ex9JP-G felügyeleti relét elsősorban fotovoltaikus rendszerekben használják a hálózatra kapcsolt áramkörök felügyeletére és védelmére. A készülék képes védelmet nyújtani túlfeszültség, alacsony feszültség, fáziskiegyensúlyozatlanság, fázissorrend és fáziskimaradás ellen az egyes fázisok feszültségének elemzése alapján. Számos védelmi funkció kombinációját kínálja, állítható értékekkel, országspecifikus szabványokhoz igazítva vagy szabad konfigurációban.

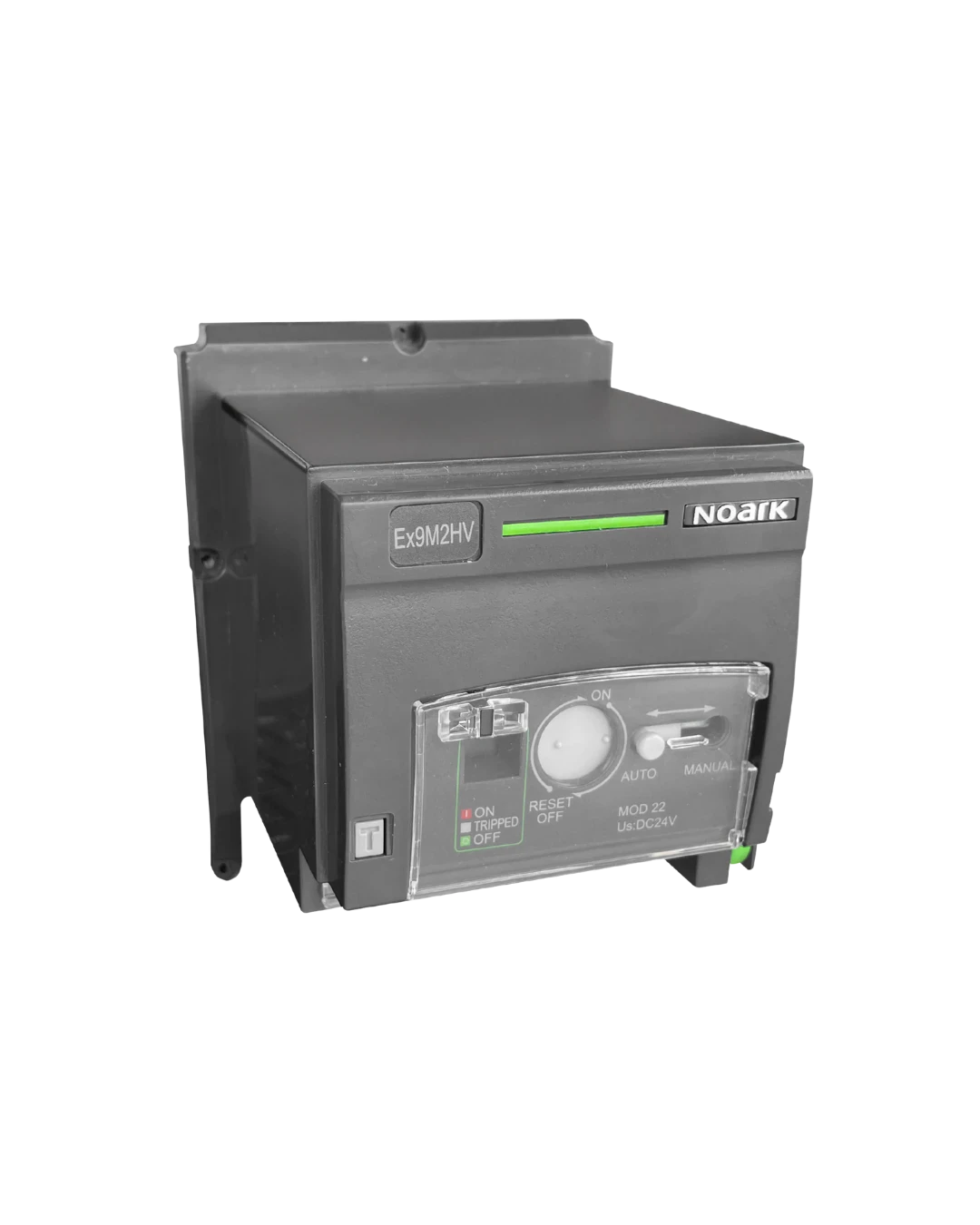

• Távoli vagy kézi vezérlés a megszakító be- és kikapcsolásához
• Egyértelmű állapotjelzés a megszakító BE/KI állapotáról és leoldásáról
• IP40 védettségi szint
• Csak az Ex9MHV megszakítóval kompatibilis
• Névleges vezérlőfeszültség Us:
  • 110 V AC / 110 - 120 V DC
  • 220 - 240 V AC / 220 V DC
  • 380 V AC - 415 V AC
  • 24 V DC

Az elektromos működtető mechanizmus olyan tartozék, amely lehetővé teszi a megszakítók távoli, automatikus nyitását és zárását. A készülék támogatja a kézi és motoros működtetést is, így kényelmes, megbízható és hatékony megoldást nyújt villamos energia vezérlési alkalmazásokhoz.
